微信咨詢

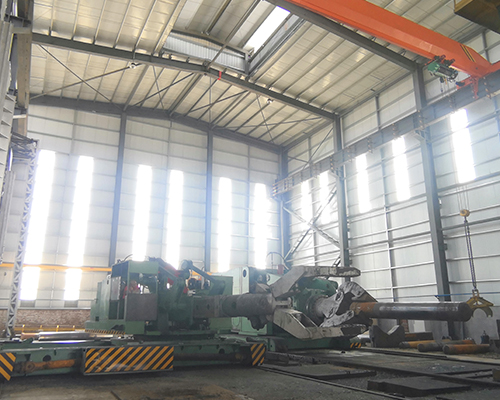

鍛造廠加工鍛件首先是鍛造，鍛造好后鍛件進行檢驗。鍛造是根據(jù)鍛件的材料、形狀、尺寸及工藝要求選擇相應(yīng)的鍛造設(shè)備。鍛件必須在工藝文件指定的設(shè)備上進行鍛造。
鍛造前操作人員應(yīng)熟悉鍛件圖及工藝文件。建業(yè)鍛壓鍛件廠鍛造前所用工、模具必須采用正確的方法預(yù)熱至規(guī)定的溫度。根據(jù)鍛件復(fù)雜程度、材料和工藝要求，選用合適的潤滑劑。
坯料在鍛造前和鍛造過程中應(yīng)注意去除氧化皮。鍛造時，必須嚴(yán)格控制始鍛溫度、終鍛溫度、變形程度和變形速度。鍛造操作過程中，必須嚴(yán)格按照工藝規(guī)程和工序卡進行。并隨時注意坯料變形是否正常，如發(fā)現(xiàn)折摺、裂紋等缺陷，必須立即采用適當(dāng)方法加以清除，在不影響鍛件質(zhì)量情況下方可繼續(xù)鍛造。
鍛件隨著回火溫度的升高，淬火組織將發(fā)生一系列變化。根據(jù)組織轉(zhuǎn)變的情況，回火一般分為4個階段：馬氏體分解、殘余奧氏體分解、碳化物轉(zhuǎn)變、碳化物的聚集長大和鐵素體的再結(jié)晶。
鍛件回火階段,馬氏體分解。在80℃以下溫度回火時，淬火鋼沒有明S的組織轉(zhuǎn)變，此時只發(fā)生馬氏體中碳的偏聚，而沒有開始分解。在80-200℃回火時，馬氏體開始分解，析出細(xì)微的碳化物，使馬氏體中碳的質(zhì)量分?jǐn)?shù)降低。建業(yè)鍛壓鍛件廠
鍛件在這一階段中,由于回火溫度較低，馬氏體中僅析出了一部分過飽和的碳原子，所以它仍是碳在a-Fe中的過飽和固溶體。析出的細(xì)微碳化物均勻分布在馬氏體基體上。這種過飽和度較低的馬氏體和細(xì)微碳化物的混合組織稱為回火馬氏體。
鍛件回火階段,殘余奧氏體分解。當(dāng)溫度升至200-300℃時，馬氏體分解繼續(xù)進行，但占主導(dǎo)地位的轉(zhuǎn)變已是殘余奧氏體的分解過程了。殘余奧氏體分解是通過碳原子的擴散先形成偏聚區(qū)，進而分解為α相和碳化物的混合組織，即形成下貝氏體。此階段鋼的硬度沒有明顯降低。
備案號：
